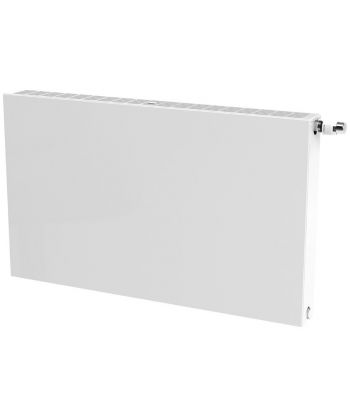

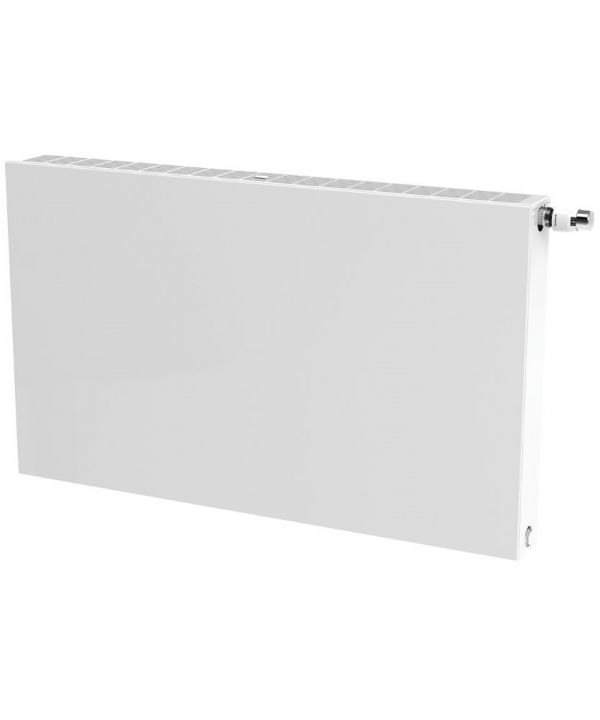

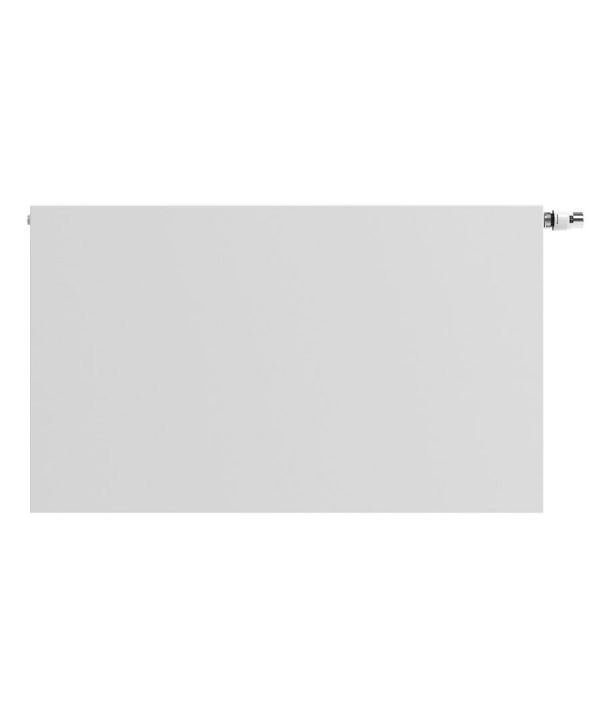

300x400 T21 - 282 watt │ Ultra 8 vlak

Ultra 8 vlakke radiator aansluiten

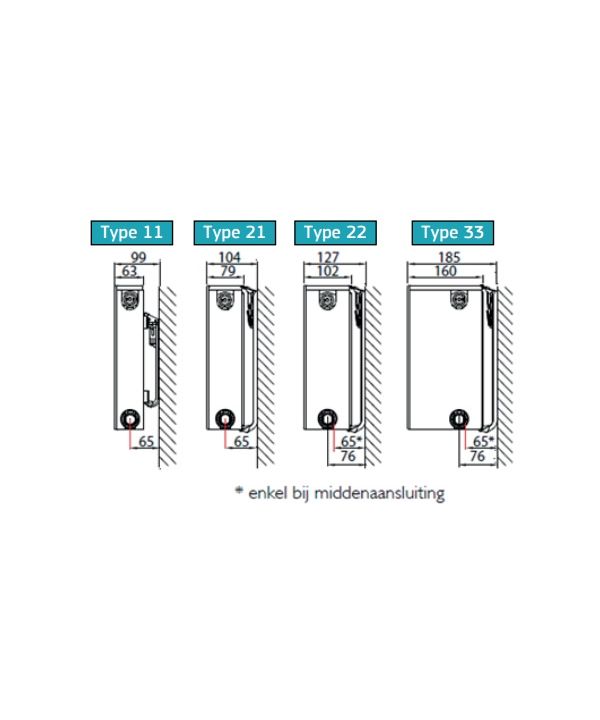

De Ultra 8 serie in type 21 kan via de onderaansluiting zowel midden als rechtsonder aangesloten worden. De hart-op-hart afstand hiervan is 50 mm en geschikt voor 3/4" H-blokken.

De aanvoer is altijd aan de linkerzijde van de onderaansluiting. Het meegeleverde volledig inregelbare Heimeier insertventiel kan rechtsboven aan de zijkant van de radiator gemonteerd worden. Hierna kan de regeling plaats vinden middels handwiel voor open/dicht bediening of bijvoorbeeld een luxe thermostatische radiatorknop. Zowel een handwiel als een thermostaatkop worden direct op het geplaatste insertventiel gemonteerd, zodoende een fantastische integratie met de radiator het gevolg is. Luxe, comfort en een prachtige afwerking.

Ook kan de Ultra 8 vlak via de zijkant links & rechts aangesloten worden met een reguliere kraan. Hierbij is het vereist dat de aanvoer aan de bovenzijde zit, en de retour aan de onderzijde.

In een dergelijke configuratie komt de functie van het meegeleverde insertventiel te vervallen. Het ventiel wordt dan niet geplaatst. De onderaansluitingen worden niet gebruikt en worden afgedopt met de meegeleverde doppen. De radiator wordt dan 'op traditionele wijze' links- of rechts aan de zijkant aangesloten op het CV-circuit.

In de verpakking bijgesloten:

- J-consoles (ophangbeugels)
- Heimeier insert vooringesteld op debiet
- Schroeven en pluggen
- Omkasting (voorgemonteerd)
- Ontluchtingstop en blindstoppen

Max. werktemperatuur: 110°C
Getest op: 13 bar
Max. werkdruk: 10 bar
Kleur: RAL 9016 (verkeerswit)
Vermogen: bij 75/65/20°C
